AP 注册

一、

所示,集中式转发架构下, AC 旁挂在 L3_switch 上, L3_switch DHCP server AP Client Host 分配 IP 地址。需 要实现无线客户端 Client 通过 AP 连接到 AC 上,并能与有线客户端 Host 互相访问,具体要求如下:

        无线客户端 Client 通过 VLAN 200 接入网络,有线客户端 Host 通过 VLAN 300 接入网络;

        AC 属于 VLAN 100 AP 属于 VLAN 400 AC AP 之间跨三层网络建立连接

        L2 switch 1 通过 PoE 方式给 AP 供电 E 309 使用 AC 替代 POE 交换

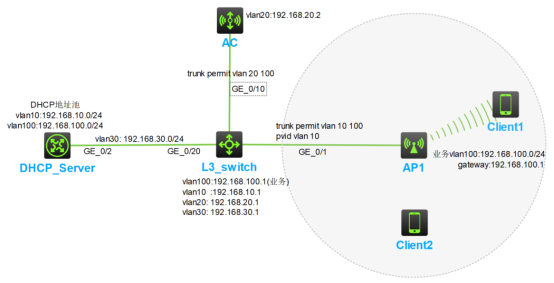

Fit AP 通过三层网络注册到 AC 配置举例组网图

两种实验方案:

1.   客户端的IP地址分配为我们实训室的IP( 1 0 . 3.102.0/24 ,网关是 1 0 . 3.102.1

2. 在胖AP的G1 /0/1 接口上做NAT,接口的IP是 我们实训室的IP(1 0 . 3.102.0/24) 配置静态缺省路由到 1 0 . 3.102.1

各组IP分配:

第一组:1 0 . 3.102.70-79

第二组:1 0 . 3.102.80-89

第三组:1 0 . 3.102.90-99

第四组:1 0 . 3.10 2.100-109

第五组:1 0 . 3.102.110-119

第六组:1 0 . 3.102.120-129

七组:1 0 . 3.102.130-139

第八组:1 0 . 3.102.140-149

第九组:1 0 . 3.102.150-159

第十组:1 0 . 3.102.160-169



实验 配置

a)          首先保证 AP 子( f it AP ,并且设备配置被清空

[H3C]dis wlan device role / * 查看 AP 的角色(胖、瘦、云、锚 AC

[H3C] qui t   /* 退回到用户视图

<H3C >reset save d-configuration / * 清空设备配置

<H3C >reboot / * 重启设备

<H3C >save /* 保存当前配置

b)          如果是出厂设备还需要设置国家码( r egion code ),设置命令如下

[H3C] wl an global-configuration

[H3C-wlan-global-configuration]region-code cn      /*cn 代表中国 ch ina

c)          F it AP 注册 输入 序列

< AP > d is device manu /* 序列 2 19801A 0CNC131001524





二、              配置 思路

L3_switch 上开启 DHCP server 功能, AP 、无线客户端 Client 和有线客户端 Host 都能通过 DHCP server 自动获取 IP 地址。

        AC 上配置缺省路由下一跳为 L3_switch

        DHCP server 上配置 AP 通过 option 方式获取 AC IP 地址完成三层注册。

        L2 switch 1 上开启 PoE 功能,为 AP 设备供电。

        AC 上配置无线服务,确保 Client 可以通 过配置 的无线服务接入网 络。

三、              配置 注意

        配置 AP 的序列号时请确保该序列号与 AP 唯一对应。

        L2 switch 1 上开启 PoE 功能,为 AP 设备供电。

        配置 L2 switch 1 AP 相连的接口为 Access 口。

四、              配置步骤

1.        配置 DHCP server

(1)    配置 交换 LS 3 默认

[DHCP]ip route-static 0.0.0.0 0 192.168.30.1

(2)    配置 交换 LS 3 IP

[DHCP]int g 0/ 2

[DHCP-GigabitEthernet0/2]ip ad 19 2.168.30.2 24

(3)    配置

# 开启 DHCP server 功能。

[ DHCP ] dhcp enable

# 配置 DHCP 地址池 vlan10 AP 分配地址范围为 192.168. 1 0.0/24 ,网关地址为 192.168. 1 0.1

[ DHCP ] dhcp server ip-pool vlan10

[ DHCP -dhcp-poo l- vlan10 ] netw ork 192.168. 1 0.0 mask 255.255.255.0

[ DHCP -dhcp-pool- vlan10 ] gateway-list 192.168. 1 0.1

# 配置 DHCP Option43 的内容为 AC 六进制 IP 地址。

/ * 注意: 8007000001c0a8 1402 AC 的十六进制 IP 地址

[ DHCP -dhcp-pool- v lan10 ] option 43 hex 8007000001c0a8 1402

[ DHCP -dhcp-p ool- vlan10 ] quit

# 配置 DHCP 地址池 vlan 10 0 Client 分配地址范围为 192.168. 10 0.0/24 ,为 Client DNS 服务器地址为网关地址(实际使用过程中请根据实际网络规划配置无线客 户端的 DNS 服务器地址),网关地址为 192.168. 10 0.1

[ DHCP ] dhcp server ip-pool vlan100

[ DHCP -dhcp-pool- vlan100 ] network 192.168. 10 0.0 mask 255.255.255.0

[ DHCP -dhcp-pool- vlan100 ] gat eway-list 192.168. 10 0.1

[ DHCP -dhcp-pool- vlan100 ] dns-li st 192.16 8. 10 0.1

[ DHCP -dhcp-pool- vl an100 ] quit



2.        配置 AC

(1) 配置 AC 的接

# 创建 VLAN 2 0 及其对应的 VLAN 接口,并为该接口配置 IP 地址。 AP 将通过 DHCP option43 方式获取该 IP 地址与 AC 建立 CAPWAP 隧道。

<AC > system-view

[AC] vlan 2 0

[AC-vlan 2 0] quit

[AC] interf ace vlan-interface 2 0

[AC-Vlan-interface 2 0] ip address 192.168. 2 0. 2 255.255.255.0

[AC-Vlan- interface 2 0] quit

# 创建 VLAN 1 00 AC 需要使用该 VLAN 转发无线客户端数据报文。

[AC] vlan 1 00

[AC-vlan 1 00] quit

# 配置 AC L3_switch 相连的接口 GigabitEthernet1/0/1 Trunk 类型,禁止 VLAN 1 报文通过,允许 VLAN 2 0 VL AN 1 00 通过。

[AC] interface gigabitethernet 1/0/1

[AC-GigabitEthernet1/0/1] port link-type trunk

[AC-GigabitEthernet1/0/1] un do port tr unk permit vlan 1

[AC-GigabitEthernet1/0/1] port trunk permit vlan 2 0 1 00

[AC-GigabitEthernet1/0/1] quit

(2) 配置三 层路由

# 配置 AC 路由下一跳为 L3_switch IP 地址为 192.168. 1 0. 1

[AC] ip route-static 0.0.0.0 0 24 192.168. 2 0. 1

(3) 配置无线服务

# 创建无线服务模板 ludz ,并进入无线服务模板视图。

使用 servic e-template 注意, 假如 service-template 1 默认 创建 使 能, 配置 u ndo service-template 1 e nable

[AC] wlan service-template ludz

# 配置客户端数据报文转发位置为 AC 。(如果客户端数据报文的缺省转发位置与本配置相同,请跳过此 步骤)

[AC– wlan-st-ludz ] client forwarding-location ac

# SSID lud z

[AC- wlan-st-ludz ] ssid lud z

# client 身份 验证 部分 配置 模拟 支持

# 配置身份认证与密钥管理模式为 PSK 模式,配置 PSK 密钥为明文字符串 12345678

[AC- wlan-st-ludz ] akm mode psk

[AC- wlan-st-ludz ] preshared-key pass-phrase simple 12345678

# 配置加密套件为 CCMP ,安全信息元素为 RSN

[AC- wlan-st-l udz ] cipher-suite ccmp

[AC- w lan-st-lud z ] secur ity-ie rsn

# 使能服务模板。

[AC- wlan-st-ludz ] service-template enable

[AC- wlan-st-ludz ] quit

(4) 配置 AP

在大规模组网时,推荐在 AP 组内进行配置。

# 创建手工 AP ,名称为 ap1 ,型号名称为 WA6320-HCL ( 模拟 A P 型号 )

注意: 选择 实际 使用 AP 型号

[AC] wlan ap ap1 model WA6320-HCL

# 设置 AP 的序列号为 H3C_78-A0-0D-84- 02-00

# AP 序列 使用 [A P ]dis pl ay device manuinfo

[AC-wlan-ap-ap1] serial-id H3C_78-A0-0D-84-02-00

# 进入 AP Radio 1 视图,并将无线服务模板 lu dz 绑定到 Radio 1 上,并指定客户端上线的 VLAN VLAN 1 00

[AC-wlan-ap-ap1] radio 1

[ AC-wlan-ap -ap 1 -r adio-1 ] service-templ ate 1 vlan 1 00

# 开启 Radio 1 的射 频功 能。

[ AC-w lan-ap -ap 1 -r adio-1 ] radio enable

[ AC-wlan-ap -ap 1 -r adio-1 ] return

3.        配置 L 3 switch

(1)    配置 L3_switch 的接口

# 创建 VLAN 10 VLAN 2 0 ,并配 IP 地址,用于转发 A P A C 间的 CAPWAP 隧道内的流量。

< L3_switch > system-view

[ L3_switch ] vlan 10

[ L3_switch -vlan1 0] quit

[ L3_sw itch ] interface vlan-interfa ce 10

[ L3_ switch -Vlan-interface1 0] ip address 192.168.10. 1 255.255.255.0

[ L3_switch -Vlan-interface1 0] qu it

[ L3_switch ] vlan 2 0

[ L3_switch -v lan 2 0] quit

[ L3_switch ] interface vlan-interface 2 0

[ L3_switch -Vlan-interface 2 0] ip addre ss 192.168. 2 0.1 255.255.255. 0

[ L3_swit ch -Vlan-interface 2 0] quit

# 创建 VLAN 1 00 ,并为该接口配置 IP 地址。 Client 使用该 VLAN 接入无线网络。

[ L3_switch ] vlan 1 00

[ L3_switch -vlan 1 00] quit

[ L3_switch ] interface vlan-interface 1 00

[ L3_switch -Vlan-interface 1 00] ip address 192.168. 10 0.1 255.255.255.0

[ L3_switch -Vlan-in terface 1 00 ] quit

# 配置 L3_switch AC 相连的接口 GigabitEthernet1/0/1 0 Trunk 类型,允许 VLAN 2 0 VLAN 10 0 通过。

[ L3_switch ] interface gigabitEth erne t 1/0/1 0

[ L3_switch -GigabitEthernet1/0/1 0 ] port link-type trunk

[ L3_switch -GigabitEthernet1/0/1 0 ] port trunk permit vlan 20 100

[ L3_switch - GigabitEthernet1/0/1 0 ] quit

# 配置 L3_switch AP 相连的接口 GigabitEthernet1/0/ 1 Access 类型,允许 VLAN 1 0 通过,并开 PoE 远程供电功能。

[L3 _ switch] interfac gigabitEthernet 1/0/ 1

[ L3_switch -GigabitEthernet1/0/ 1 ] port ac cess vlan 1 0

[ L3_switch -GigabitEthernet1/0/ 1 ] poe enable

[ L3_switch - GigabitEthernet1/0/ 1 ] quit

(2)    L3_switch DHCP

[ L3_switch ]int vlan 10

[ L3_switch -Vlan-inte rface10]dhcp select relay

[ L3_switch -Vlan-interface10]dhcp relay server-address 192.168.30.2

[ L3_switch -Vlan-int erface10]i nt vlan 100

[ L3_switch -Vlan-interface100]d hcp select relay

[ L3_switch -Vlan-interface100]dhcp relay server-address 192.168.30.2

五、              验证 配置

(1) AC 上查看到 AP 注册信息

# AC 上使用命令 disp lay wlan a p all 查看 AP ,可以看到 AP 的状态是 R/M ,表明 AP 已经成功注册到 AC

<AC > display wl an ap all

Total number of APs: 1

Total number of connected APs: 1

Total number of connected manual APs: 1

Total number of connected auto APs: 0

Total number of connected common APs: 1

Total nu mber of co nnected WTUs: 0

Total number of inside APs: 0

Maximum supported APs: 399

Remaining APs: 399

Total AP licenses: 0

Local AP licenses: 0

Server AP licenses: 0

Remaining local AP licenses: 0

Sync AP licenses: 0



AP information

State : I = Idl e, J = Jo in, JA = JoinAck, IL = ImageLoad

C = Config, D C = DataC heck, R = Run, M = Master, B = Backup



A P name APID State Model Serial ID

ap1 1 R/M WA6 3 2 0 - HCL H3C_78-A0-0D-84-02-00

(2) AC 上查看 Clien t 信息

# AC 使用命令 display wlan client 查看在线 C lient ,可以看到 Client 已经连接到 AP ra dio1 Client 通过 DHCP server 获取到 IP 地址 1 92.168. 10 0.3 1 92 . 168.100 .4

[AC]display wlan client

Total number of clients: 2

MAC address    User name AP name R IP address      VLAN

00e0-0402-123 5 N/A    ap1      1 192 .168.100.3   100

00e0-0702-1235 N/A           ap1           1 192.168.100.4   10 0

(3) DHCP 服务 Client 可以相互 ping

六、              资料

· H3C 无线控制器产品 配置指导》中的 网络互通配置指导

· H3C 无线 控制器产品 命令 参考》中的 网络互通命令参考

· H3C 无线控制器产品 配置指导》中的 WLAN 接入配置指导

· H3C 无线 控制器产品 命令参考》中的 WLAN 接入命令参考

· H3C 无线控制器产品 配置指导》中的 AP 管理配置指导

· H3C 无线控制器产品 命令参考》中的 AP 管理命令参考



1 如果 A C AP 应用 程序 版本 信息 AP 致, 执行 命令

wlan   apdb   WA4320H-ACN-HI   Ver.A   V100R005B09D03 7







AC 控制器 出现 大量 admin from 127.0.0.1 login failed. 提示

解决方案:

1. 登入交换机 dis cu 查看 smartmc 是否开启

在这里插入图片描述



2 . 产生原因

内部模块间登录,使用的是内 部地址(127.0.0.1),smart-mc会持续访问netconf模块,但是由于配置不配套原因导致登录失败,就一直尝试登录,导致问题。

具体配置:

smartmc   tm username admin password cipher   $c$3$pDRGYMhp8BJj9izPGT4VKY1aIJnL

#

local-user   admin class manage

password hash $h$6$V6Uy+TirqFRdSY1 T$qJacuSnS jjmkpwNDh26x5Q9lWX7ZMOdTbzbC ePWgia9KYeEszIlL1iMarsOZBroG9nR92BEAv6ZRGVi3aoNK+g==

service-type ssh telnet terminal http https

authorization- attribute user-role network-admin

默认配置了smartmc,如果用户修改了local-user的密码,就会出现如上报错。



3. 解决方法:

(1)     如果没有真正的使用smart-mc,建议 将smart-mc的 功能关闭

[ H3C] undo smartmc enabl e

(2)     如果使用了:local-user的密码和smart-mc中配置的密码需保持一致



4. SmartMC 是啥

SmartMC Smart Management Center ,智能管理中心)功能用于集中管理和维护网络边缘大量分散的网络设备。 SmartMC 网络中有且只有一台设备为管理设备,其他设备均为成员设备。通过在管理设备上进行简单的配置,即可实现对整个网络中的所有成员设备进行批量管理,例如对成员设备进行备份和下载配置文件、软件版本升 级、批量下发配置和故 障设备替换等功能。
