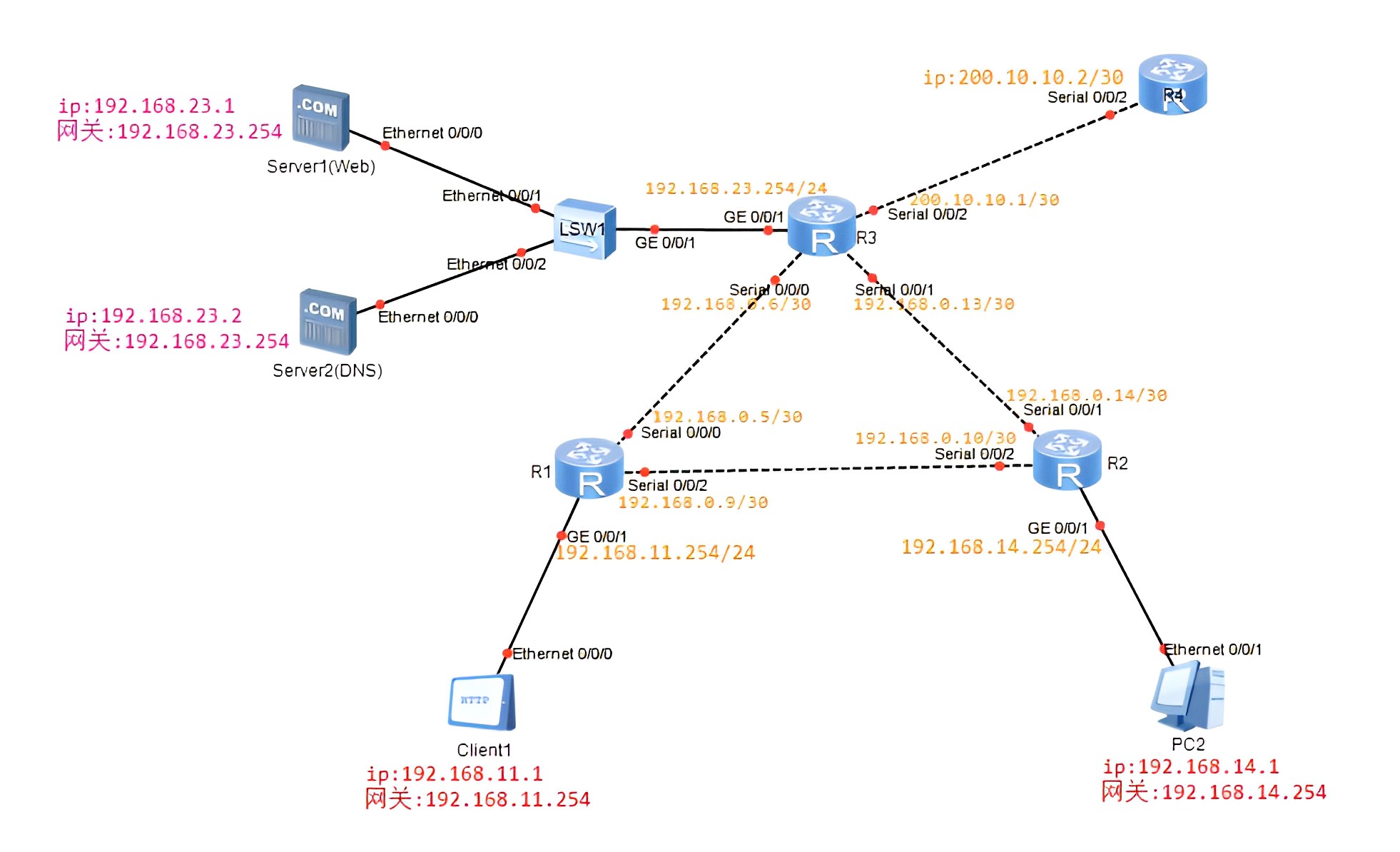

设备网络参数和连接

设备名	地址	网关
Client1	192.168.11.1	192.168.11.254
PC2	192.168.14.1	192.168.14.254
Server1	192.168.23.1	192.168.23.254
Server2	192.168.23.2	192.168.23.254
R3\|g0/0/1	192.168.23.254/24
R3\|s0/0/0	192.168.0.6/30
R3\|s0/0/1	192.168.0.13/30
R3\|s0/0/2	200.10.10.1/30
R1\|s0/0/0	192.168.0.5/30
R1\|s0/0/2	192.168.0.9/30
R1\|g0/0/1	192.168.11.254/24
R2\|s0/0/1	192.168.0.14/30
R2\|s0/0/2	192.168.0.10/30
R2\|g0/0/1	192.168.14.254/24
R4\|s0/0/2	200.10.10.2/30

源设备名称	设备端口	端口描述	目标设备名称
Client1	e0/0/1	无	R1
PC2	e0/0/1	无	R2
R1	g0/0/1	无	Client1
R1	s0/0/2	无	R2
R1	s0/0/0	无	R3
R2	g0/0/1	无	PC2
R2	s0/0/2	无	R1
R2	s0/0/1	无	R3
R3	s0/0/0	无	R1
R3	s0/0/1	无	R2
R3	g0/0/1	无	LSW1
R3	s0/0/2	无	R4
Server2	e0/0/0	无	LSW1
Server1	e0/0/0	无	LSW1
LSW1	e0/0/1	无	Server1
LSW1	e0/0/2	无	Server2
LSW1	g0/0/1	无	R2
R4	s0/0/2	无	R2

注意LSW1只是作为集线器，不用配置ip

注意R4是作为Internet提供商，通常是叫ISP

实验要求

实现Server1、Server2、Client1、PC2之间的通信

实验过程

1、配置PC机、Server机、Client1机的ip

2、配置R4的各个端口的ip。双击R4


xxxxxxxxxx
sys
un in en
sys ISP
int s0/0/2
ip add 200.10.10.2 30

3、配置R1的各个端口的ip。双击R1


xxxxxxxxxx
sys
un in en
sys R1
int g0/0/1
ip add 192.168.11.254 24
int s0/0/0
ip add 192.168.0.5 30
int s0/0/2
ip add 192.168.0.9 30

4、配置R2的各个端口的ip。双击R2


xxxxxxxxxx
sys
un in en
sys R2
int g0/0/1
ip add 192.168.14.254 24
int s0/0/1
ip add 192.168.0.14 30
int s0/0/2
ip add 192.168.0.10 30

5、配置R3的各个端口的ip。双击R3


xxxxxxxxxx
sys
un in en
sys R3
int g0/0/1
ip add 192.168.23.254 24
int s0/0/0
ip add 192.168.0.6 30
int s0/0/1
ip add 192.168.0.13 30
int s0/0/2
ip add 200.10.10.1 30

6、配置R1的rip协议,由于ip进行了子网划分，所以用rip2协议来配置路由。双击R1 分析:R1的g0/0/1端口的网络地址经过上节课学习，可算出是192.168.11.0，同理算出其它端口如下 R1的s0/0/2端口的网络地址是192.168.0.0 R1的s0/0/0端口的网络地址是192.168.0.0


xxxxxxxxxx
rip
version 2
network 192.168.11.0
network 192.168.0.0

7、同理配置R2的rip协议。双击R2 分析:R2的g0/0/1端口的网络地址是192.168.14.0 R2的s0/0/1端口的网络地址是192.168.0.0 R2的s0/0/2端口的网络地址是192.168.0.0


xxxxxxxxxx
rip
version 2
network 192.168.14.0
network 192.168.0.0

8、同理配置R3的rip协议。双击R3 分析:R3的g0/0/1端口的网络地址是192.168.23.0 R3的s0/0/0端口的网络地址是192.168.0.0 R3的s0/0/1端口的网络地址是192.168.0.0 R3的s0/0/2端口的网络地址是200.10.10.0


xxxxxxxxxx
rip
version 2
network 192.168.23.0
network 192.168.0.0
network 200.10.10.0

8、同理配置R4的rip协议。双击R4 分析:R4的s0/0/2端口的网络地址是200.10.10.0


xxxxxxxxxx
rip
version 2
network 200.10.10.0

9、查询一下对路由进行的配置


xxxxxxxxxx
dis ip routing

10、拓展知识。配置Server1服务器,双击Server1，点击服务器信息，点击左侧的HttpServer，点击文件根目录右侧的三个小点，随便选择一个自己电脑上的html文件，然后点击右上角的启动，再双击Client1，点击服务器信息，点击左侧的HttpClient,在地址右侧的输入框输入如下 http://192.168.23.1/default.html 点击右侧的获取，就能拿到我们刚刚在Server1选中的文件，可以把拿到的文件保存到桌面

实验验证

完成第9步骤之后，就能验证如下，例如拿PC2举例，双击PC2


xxxxxxxxxx
ping 192.168.11.1
ping 192.168.23.1
ping 200.10.10.2
